新聞動態廣州地化所二次離子質譜實驗室成功開發一種超高真空樣品靶制備方法
二次離子質譜儀（SIMS）具有高精度微區原位分析能力，在進行礦物中揮發份尤其是水含量分析時，樣品腔真空度將直接影響其檢測限。儀器自身的抽氣能力及樣品靶的釋氣是影響樣品腔真空度的關鍵因素。為獲得超高真空，目前較常用的制靶方法是將礦物測試面提前打磨拋光，再將其壓入銦表面。該方法對于大顆粒礦物的制備較簡便，而對于粒度非常細小的單礦物，將礦物壓入銦靶中時易使礦物破碎，因硬度低難以進行打磨拋光，所以不易獲得平整的樣品靶面，直接影響分析。
為解決以上難題，廣州地球化學研究所同位素國家重點實驗室張萬峰工程師和夏小平研究員等人進行了以下優化：

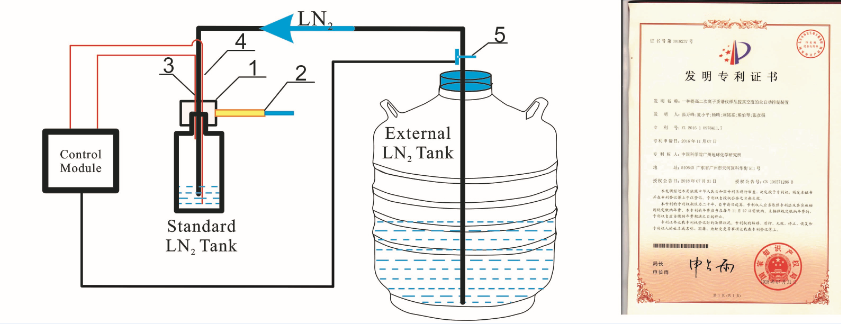

1、提出了一種全自動的液氮加注裝置，其原理圖如下圖1，該裝置能高效的發揮冷泵的作用，是一套輕型且自動控制的液氮加注裝置，使樣品腔處于較穩定狀態，是一項為二次離子質譜儀長時間、穩定及自動化工作起到至關重要的改進。該技術已獲中國發明專利，專利號：201610978411.7。
圖1 一種二次離子質譜儀樣品腔真空度穩定性自動控制裝置（發明專利）

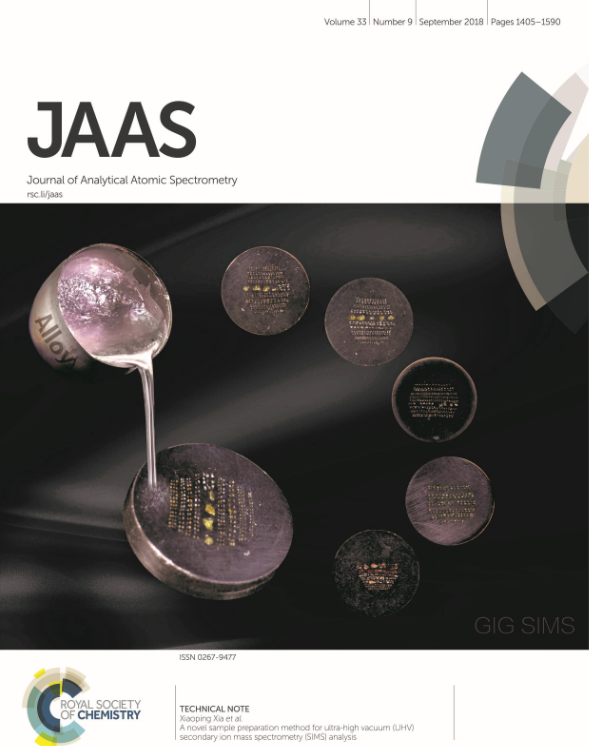

2、提出了一種適用于SIMS超高真空的單礦物的制靶技術，采用合金材料代替環氧樹脂進行澆筑。該材料易澆筑，可打磨拋光，又不會污染樣品、釋氣率極低，能有效的提高樣品腔真空度。適用于樣品的水含量及氧同位素分析。該研究成果以封面文章發表于最新一期的Journal of Analytical atomic spectrometry（圖2）。
圖2 期刊封面（JAAS封面文章）

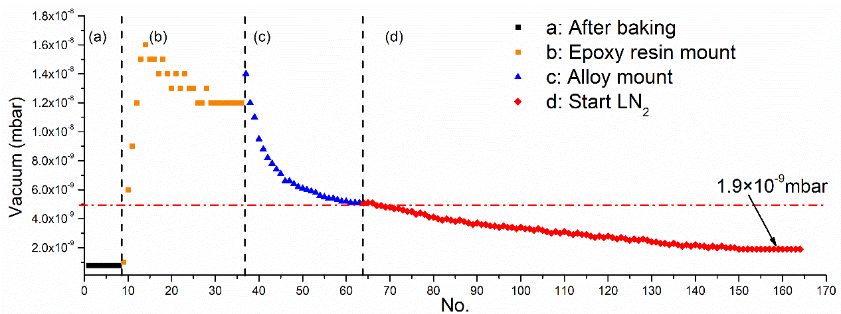

基于以上改進，實驗結果表明利用合金材料能有效對不同粒徑的樣品進行制靶。在使用合金樣品靶和自動化液氮制冷裝置后，真空度從1.2×10-8mbar優化至1.9×10-9mbar（圖3）。水含量分析結果表明，樣品腔中背景低于10ppm?？蓾M(mǎn)足無水礦物水含量分析。
圖3 真空度實測變化結果
該成果受廣州市科技項目（No.201607020029）、國家自然科學基金（No. 41673010和41603045）和廣州地球化學研究所儀器功能開發項目（GIG-GNKF-201601）的聯合資助，成果以封面文章發表于Journal of Analytical Atomic Spectrometry上。
論文信息：
Wanfeng Zhang, Xiaoping Xia, Yanqiang Zhang, Touping Peng and Qing Yang. A novel sample preparation method for ultra-high vacuum (UHV) secondary ion mass spectrometry (SIMS) analysis. Journal of Analytical Atomic Spectrometry，2018，DOI: 10.1039/c8ja00087e
原文鏈接：
http://pubs.rsc.org/en/content/articlelanding/2018/ja/c8ja00087e#!divAbstract
（同位素地球化學國家重點實驗室 & 所公共技術服務中心 供稿）
